(Bürst-)Saugextraktion nach VDA 19.1
Die im Jahr 2025 veröffentlichte dritte Ausgabe der VDA 19.1 bringt einige bedeutende Neuerungen mit sich, insbesondere im Hinblick auf die (Bürst-) Saugextraktion. Diese Methode gewinnt zunehmend an Bedeutung, da sie bei bestimmten Komponenten wie Batteriesystemen, Hochvolt- oder Elektronikteilen oft die einzige praktikable Alternative zur Flüssigextraktion ist. Dabei spielt die Volumenstrommessung eine zentrale Rolle. Sie stellt sicher, dass Reinigungsergebnisse reproduzierbar und vergleich-bar sind.
Volumenstrommessung der Saugextraktionssysteme C|PS²
Das von CleanControlling vor einiger Zeit als alternative Extraktionsmethode für solche Anwendungsfälle entwickelte Saugextraktionssystem C|PS² ist bereits seit mehreren Jahren im Einsatz. Es verfügt über eine Messeinrichtung zur indirekten Messung des Volumenstroms mittels Differenzdruckmessung in mbar. Hierbei wird der werkseitig eingestellte Volumenstrom indirekt über den empfohlenen Differenzdruck überwacht.
Um die neuen normativen Anforderungen und Parameter der VDA 19.1 sicher überwachen zu können, hat CleanControlling eine neue Messeinrichtung mit Touchdisplay und allen für die Saugextraktion relevanten Funktionen entwickelt.
Parameter konform zur VDA 19.1

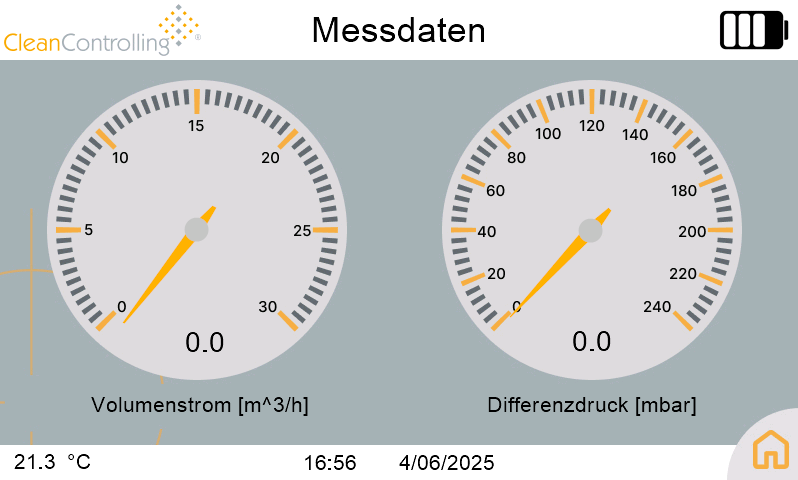

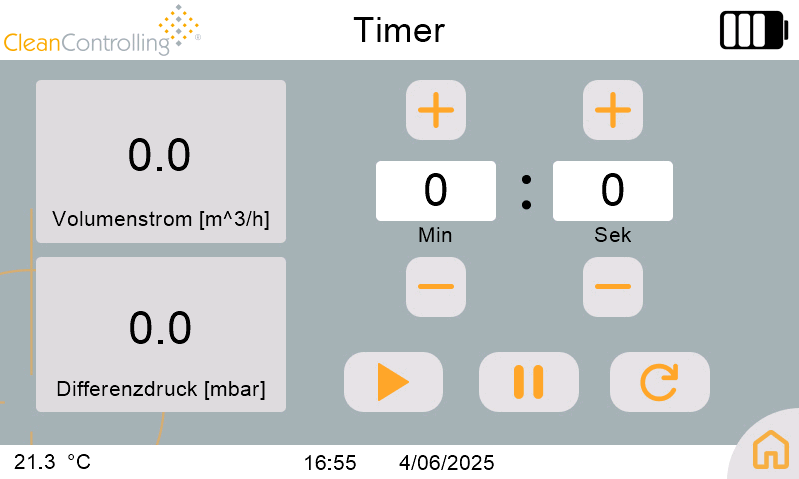

Das neue Touchdisplay dient der kontinuierlichen Darstellung des Volumenstroms und des Differenzdrucks in Echtzeit. Darüber hinaus sind zusätzliche Funktionen wie Timer und Stoppuhr sowie zur geführten Nassreinigung des Systems integriert.
Der Volumenstrom des Partikelsaugextraktionssystems wird mittels Differenzdruckmessverfahren unterhalb des Analysefilters gemessen und berechnet. Die Einhaltung eines konstanten Volumenstroms ist ein wesentlicher Parameter für die Reproduzierbarkeit der gewählten Prüfparameter. Er kann über die Volumenstromanzeige sicher überwacht werden.

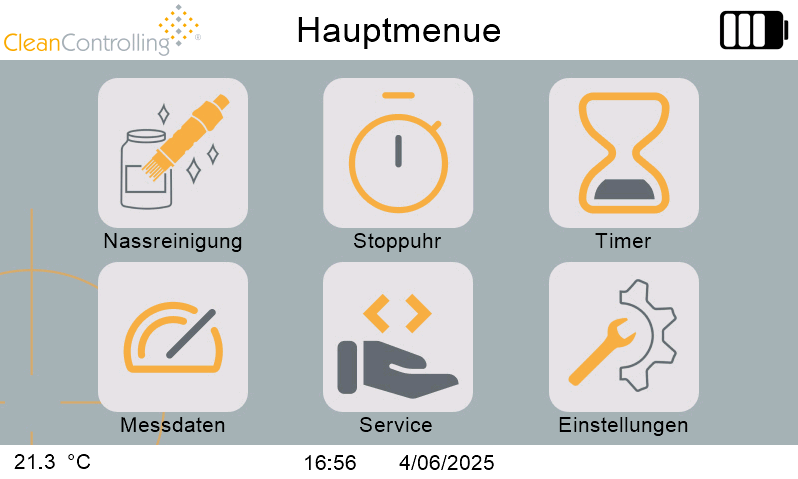

Funktionen
- Messung und Anzeige von Volumenstrom (m³/h) und Differenzdruck (mbar)
- Stoppuhr
- Timer
- Geführte Nassreinigung
- Kontrollfunktion zur Entleerung des Saugers und Entlüftung der Messeinrichtung

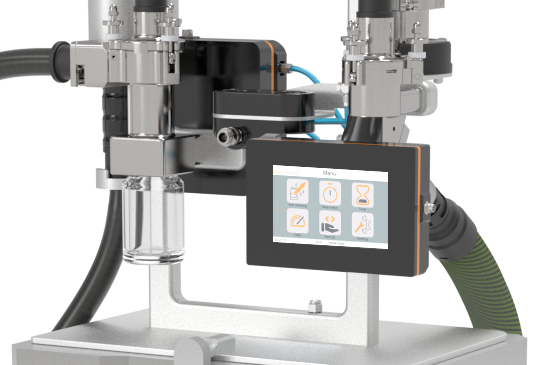

Nachrüstung von C|PS²-Saugextraktionssystemen
Bei der Entwicklung des Systems wurde insbesondere die Rückwärtskompatibilität für C|PS²-Systeme berücksichtigt. Dadurch können alle C|PS²-Systeme ab Baujahr 07‘2019 durch den Anwender selbst nachgerüstet werden. Es sind keine werkseitigen Montagearbeiten erforderlich. Die Nachrüstung kann problemlos durch das Laborpersonal selbst durchgeführt werden.
