Vergleich Saugextraktionssysteme C|PS³mobile versus C|PS³apex
Die Bedeutung der Saugextraktion
Der Mobilitätswandel und allgemeine technologische Entwicklungen in der Automobilindustrie gehen nicht spurlos an den bestehenden Normenwerken vorbei. So sind auch die Anforderungen an die Technische Sauberkeit durch den Wandel zur E-Mobilität, Assistenzsystemen und autonomem Fahren sowie durch allgemeine Trends gestiegen. Die voraussichtlich im November 2025 erscheinende dritte Ausgabe der VDA 19.1 erweitert daher die Trockenextraktion um die (Bürst-)Saugextraktion.
Die Saugextraktion gewinnt als Alternative zur klassischen Flüssigextraktion zunehmend an Bedeutung, da sie bei bestimmten Anwendungen und Bauteilarten – beispielsweise aus der E-Mobilität – vorteilhafter ist. Es handelt sich um ein anwendungsnahes, zerstörungsfreies Extraktionsverfahren, das sich insbesondere für die Prüfung von Elektronikbauteilen, Batteriekomponenten und komplexen HV-Systemen eignet. Zudem ermöglicht die Saugextraktion, dass Prüfteile direkt in der Produktionslinie beprobt werden können. Zudem eignet sich die Saugextraktion aufgrund ihrer mobilen Anwendung auch für die Sauberkeitsprüfung des Prozessumfelds.
Um diese Vielfalt an Anwendungen mit den entsprechenden Systemen abzudecken, hat CleanControlling die zwei Varianten C|PS²mobile und C|PS³apex entwickelt. Der folgende Vergleich soll dabei helfen, das für den jeweiligen Anwendungsfall geeignete System zu finden.
Mehr zur Saugextraktion und den Saugextraktionssystemen finden Sie hier…
C|PS²mobile
Das leichte und kompakte System für den mobilen Einsatz
Das bewährte Kompaktsystem C|PS²mobile zeichnet sich durch seine flexible, modulare und kompakte Bauweise aus. Die einzelnen Systemmodule können nach Belieben kombiniert oder separat verwendet werden. Das erleichtert den Transport und den Zugang zu engen Bereichen, beispielsweise bei der Partikelextraktion im Prozessumfeld oder bei Produktionsanlagen für das Partikelmonitoring.
Die einzelnen Module lassen sich problemlos im Kofferraum eines PKWs verstauen und eignen sich somit auch für die flexible Verwendung an anderen Produktionsstandorten.
Das Kompaktsystem C|PS² besteht aus dem Extraktionsmodul, der Saugeinheit und dem praktischen Zubehörmodul mit dem vollständigen Zubehör für Extraktion, Analyse und Reinigung in separaten Schubladen.

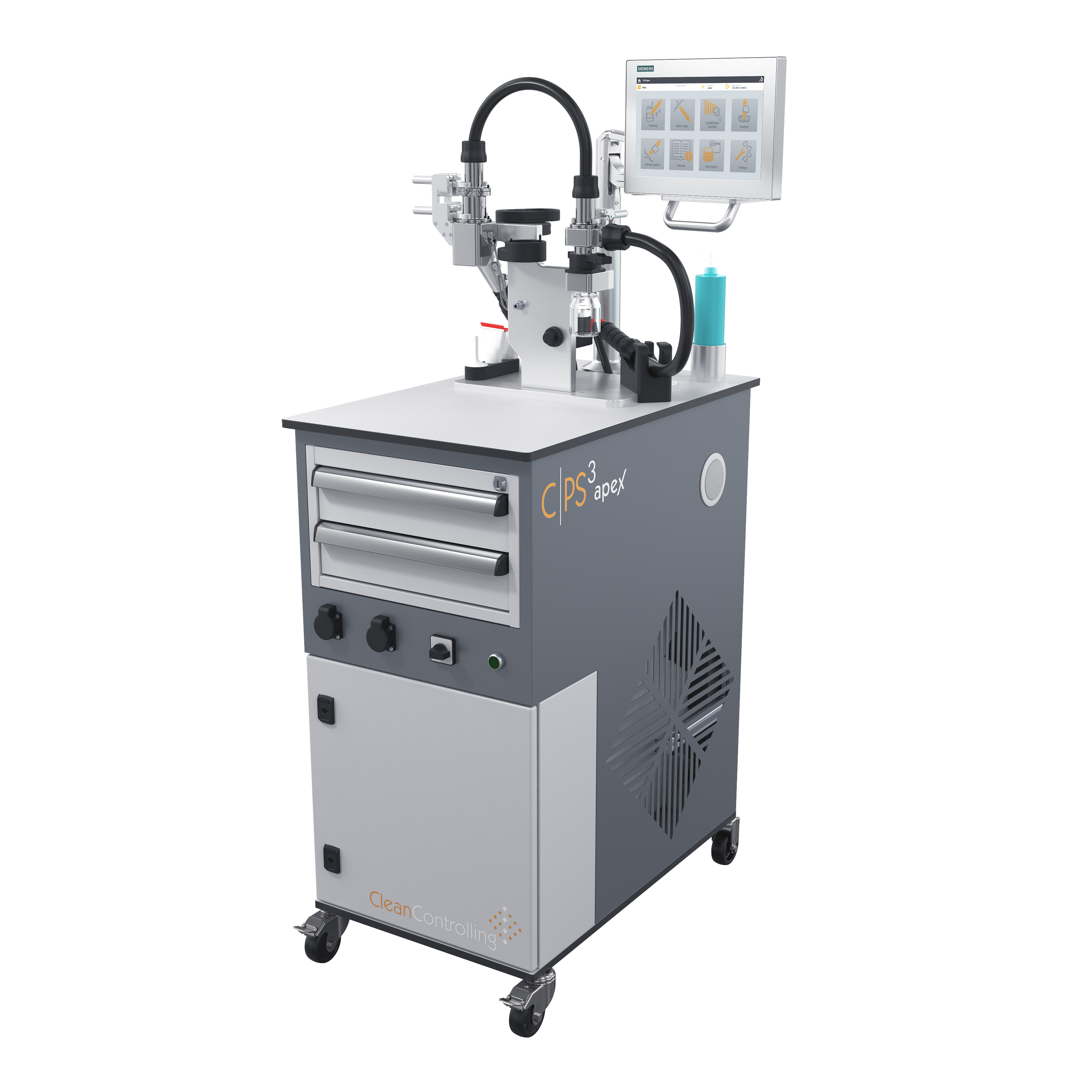

C|PS³apex
Das ergonomische Komplettsystem mit digitaler Steuerung für eine zuverlässige Benutzerführung.
C|PS³apex ist eine konsequente Neuentwicklung unter Berücksichtigung aller Anwendererfahrungen der vergangenen Jahre mit dem Partikelsaugextraktionssystem C|PS².
Neben dem kompletten, ergonomischen Redesign des konstruktiven Aufbaus unterstützt insbesondere die benutzerfreundliche Navigation mit Sprachansagen durch den frei programmierbaren Prüfablauf die Sicherstellung reproduzierbarer Sauberkeitsprüfungen. Hierzu verfügt das System über eine moderne digitale Steuerung zur Speicherung von Analyseparametern sowie zur visuellen Unterstützung durch die Bildschirmanzeige der Prüfabläufe.
Vergleich C|PS²mobile versus C|PS³apex
| Merkmal | C|PS²mobile | C|PS³apex |
|---|---|---|
| Systemtyp | Mobiles Saugextraktionssystem | Stationäres High-End-Saugextraktionssystem |
| Zielsetzung | Flexible Vor-Ort-Prüfungen | Reproduzierbare Labor- und Serienprüfungen |
| Mobilität | ✅ Leicht und kompakt | ❌ Stationär mit modularer Ausstattung |
| Steuerung | Manuell | Digital, speicherbare Prüfprogramme |
| Benutzerführung | ❌ | Interaktiv über Touchpanel, Sprachführung |
| Datenmanegment | ❌ | Digital, mit Exportfunktion und Protokollierung |
Anwendungsbereiche
| Anwendung | C|PS²mobile | C|PS³apex |
|---|---|---|
| Vor-Ort-Prüfungen | ✅ Opitmal geeignet | ❌ Nicht vorgesehen |
| Laboranalysen | ⚠️ Eingeschränkt möglich | ✅ Ideal geeignet |
| Serienprüfungen | ❌ Nicht geeignet | ✅ Hoch programmierbar, optimale Reproduzierbarkeit |
| ESD-Bereiche / ESD-Bauteile | ❌ Nicht geeignet, kein ESD-Schutz | ✅ ESD-Schutz voll integriert |
| Schulungen & Demonstrationen | ✅ Mobil einsetzbar | ✅ Mit Benutzerführung ideal |
Zielgruppenempfehlung
| Nutzerprofil | Empfohlenes System |
|---|---|
| Qualitätsprüfer in der Produktion | C|PS²mobile |
| Sauberkeitsexperte mit wechselnden Einsatzorten | C|PS²mobile |
| Qualitätsmanager im Sauberkeitslabor | C|PS³apex |
| Fertigungsleiter mit Serienproduktion | C|PS³apex |
| Fertigungsleiter in ESD-Bereichen | C|PS³apex |
| Unternehmen mit hohen Anforderungen an Dokumentation und Reproduzierbarkeit | C|PS³apex |
Anwendungs-Szenarien
Szenario 1: Produktionslinie mit wechselnden Bauteilen
User Story:
Als Qualitätsprüfer in der Fertigung möchte ich direkt an der Linie Sauberkeitsprüfungen durchführen, um bei Auffälligkeiten sofort reagieren zu können, ohne Bauteile ins Labor bringen zu müssen.
| Empfohlenes System | Begründung |
| ✅ C|PS²mobile | ✔ Mobil und leicht transportierbar ✔ Schnelle manuelle Bedienung ✔ Ideal für flexible Vor-Ort-Prüfungen |
Szenario 2: Validierung neuer Reinigungsprozesse im Labor
User Story:
Als Sauberkeitsexperte im Labor möchte ich reproduzierbare Prüfungen mit dokumentierten Parametern durchführen, um die Wirksamkeit neuer Reinigungsverfahren gemäß VDA 19.1 zu validieren.
| Empfohlenes System | Begründung |
| ✅ C|PS³apex | ✔ Digitale Steuerung mit speicherbaren Prüfprogrammen ✔ Ideal für Laboranalysen und Serienprüfungen ✔ Integriertes Datenmanagement für Dokumentation und Nachverfolgbarkeit |
Szenario 3: Audit beim Zulieferer
User Story:
Als externer Auditor möchte ich beim Lieferanten vor Ort eine schnelle Sauberkeitsprüfung gemäß VDA 19.1 durchführen, um die Einhaltung der vereinbarten Grenzwerte zu überprüfen.
| Empfohlenes System: | Begründung: |
| ✅ C|PS²mobile | ✔ Mobilität und einfache Handhabung ✔ Keine Infrastruktur vor Ort notwendig ✔ Ideal für Ad-hoc-Prüfungen |
Szenario 4: Serienprüfung in der E-Mobilitätsfertigung
User Story:
In meiner Funktion als Fertigungsleiter in der Batterieproduktion möchte ich regelmäßig Sauberkeitsprüfungen an ESD-sensiblen Komponenten durchführen, um die Prozesssicherheit zu gewährleisten.
| Empfohlenes System: | Begründung: |
| ✅ C|PS³apex | ✔ ESD-Schutz integriert ✔ Automatisierbare Prüfabläufe ✔ Ideal für Serienprüfungen mit hoher Reproduzierbarkeit |
Szenario 5: Schulung neuer Mitarbeiter im Sauberkeitslabor
User Story:
Als Schulungsleiter möchte ich neue Mitarbeitende in der Sauberkeitsprüfung unterweisen und ihnen eine geführte, nachvollziehbare Bedienung ermöglichen.
| Empfohlenes System: | Begründung: |
| ✅ C|PS³apex | ✔ Interaktive Benutzerführung mit Touchpanel ✔ Sprachunterstützung ✔ Ideal für strukturierte Schulungsszenarien |
Fazit & Empfehlung
C|PS²mobile ist die richtige Wahl für Unternehmen, die flexibel, mobil und schnell Sauberkeitsprüfungen durchführen möchten – z. B. direkt an der Produktionslinie oder bei externen Prüfungen vor Ort.
C|PS³apex richtet sich an Anwender mit hohen Anforderungen an Prozesssicherheit, Automatisierung und Dokumentation, wie sie typischerweise in Laboren oder in der Serienfertigung vorkommen.
